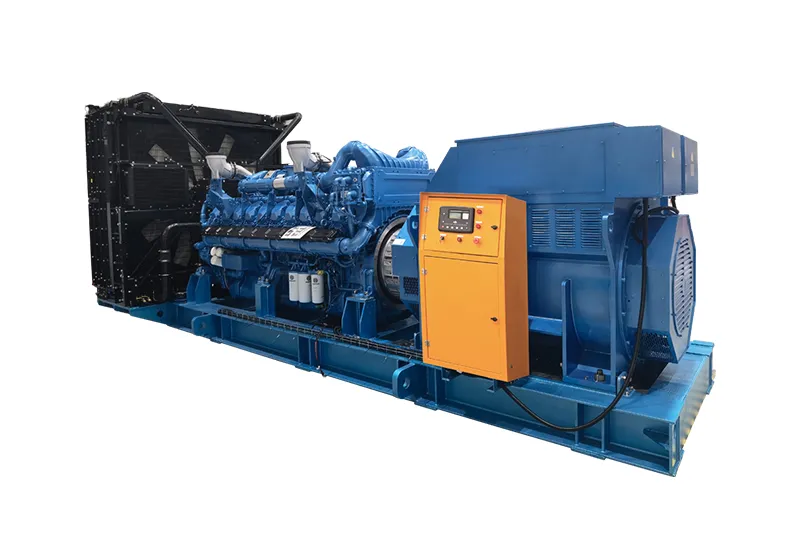

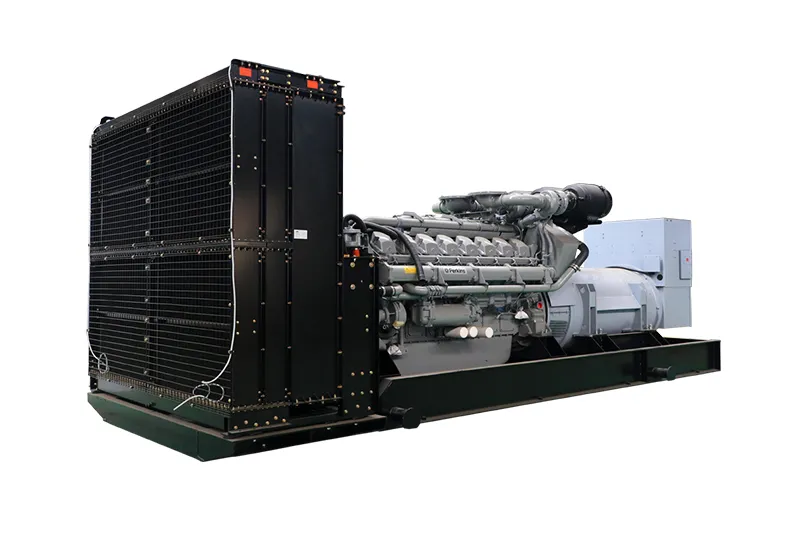

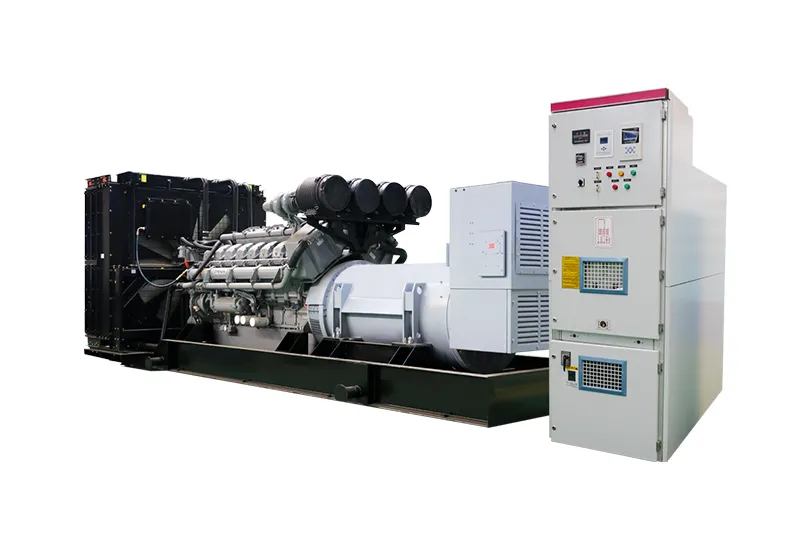

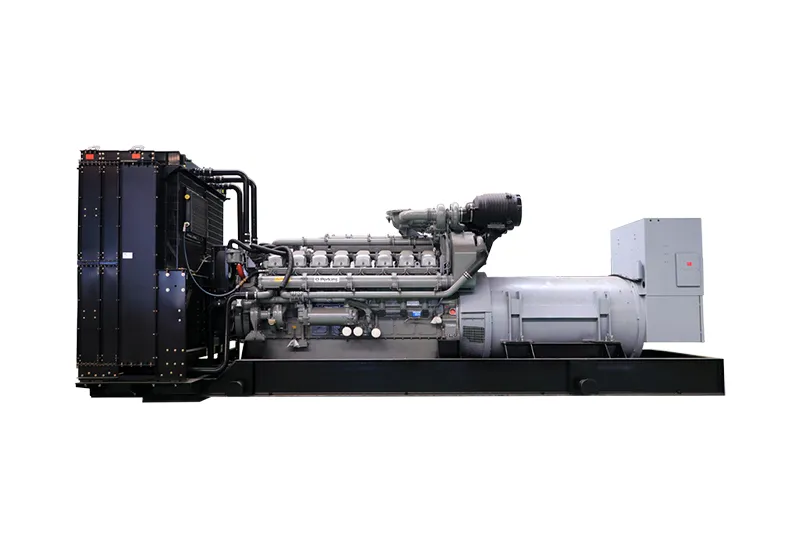

(1) Набор высоковольтных генераторов в основном включает в себя общий нижний, высоковольтный генератор, двигатель, охладитель (резервуар для воды), высоковольтный переключатель, шестерня с низким напряжением, панель управления, питания (необязательно), шкаф PT (выбран в соответствии с функцией).
(2) Мощные возможности связи включают 10 м/100 м адаптивный порт промышленного Ethernet, а также два последовательных порта для легкой связи с другими интеллектуальными устройствами. Спецификации связи для каждого последовательного порта и интерфейса Ethernet могут быть независимо настроены. Полный протокол связи; Сетевой уровень поддерживает протокол TCE и протокол UDP. Приложенный уровень поддерживает CDT92, IEC870-101.103, такие правила, как 104.
1. Высокое распределение напряжения: в соответствии с GB 3906-2006 «Comler-Kyn28a-12, согласно GB 3906-2006" 3,6 кВ ~ 40,5 кВ металлической системы переменного тока, и система управления GB 1984 2014 "Высокие разрывы контура AC высокого напряжения" и GB 1985 2014 "Высокие выключения AC AC и заземления". Оснащены высоковольтными автоматическими выключателями, CT, PT и DRS-500 (интегрированная защита) и т. Д. И получите квалифицированный отчет о сертификации, утвержденный национальным контролем и проверкой качества продукции, и система следует универсальному полностью децентрализованному дизайну.
Система объединяет защиту, телеметрию, дистанционную передачу сигналов, дистанционное управление и другие функции. Он имеет защитные функции, такие как перегрузка, быстрый разрыв, низкое напряжение PT, CT -разрыв провода и заземление. Измерить трехфазное напряжение и ток; Активный, реактивный, коэффициент мощности, частота, нулевой ток последовательности и т. Д., Оснащены гармоническими устройствами, молниеносной защитой и беседовыми устройствами. И оснащен низковольтным шкафом управления, который улучшает коэффициент безопасности распределительного устройства.
2. Шкаф PT (опция): относится к шкафу трансформатора напряжения. При высоком распределении, из-за высокого напряжения, оно не может быть напрямую подключено к вторичному оборудованию, поэтому для преобразования требуется трансформатор напряжения. Как правило, напряжение 10 кВ преобразуется в 100 В или 220 В, а затем подключено к вторичному оборудованию, таким как защитные устройства и измерители.
3. Параметра (опция) обеспечивает мощность управления для высоковольтного распределительного устройства. Спецификации делятся на DC24V, DC48, DC110V и DC220V; Характеристики системы управления экраном постоянного тока
Основной мониторинг принимает дисплей меню с ЖК -китайским меню 320 * 240 и эксплуатацию сенсорного экрана.
Система мониторинга использует модульную структуру строительного блока, с множественными источниками питания обнаружения, контролируемыми в блоках и подключенными внутри шины RS485.
Настраиваемая проверка батареи и линии изоляции.
Модули нашей компании 5A и выше являются необязательными для формирования системы с гибкой конфигурацией.
● Поддержите все схемы проводки (включая три зарядных устройства, двойные аккумуляторы и сегментацию шины).
Он может поддерживать двойной пакет 18/112 или 9/56 инспекции батареи.
Он может поддерживать две части обнаружения изоляции шины, максимум 120 схем на раздел.
Основная система мониторинга предоставляет интерфейсы RS232/RS485 со встроенными протоколами связи, такими как RTU, CDT и Modbus, которые могут быть подключены к системе автоматизации электростанций.
